Kalibro – Sistema per il controllo automatico della gabbia

Ideale nei casi di:

– frequenti cambiamenti di formato (senza interrompere la produzione);
– bassa velocità della linea;
– personale con esperienza limitata.

  • Semplice da usare: basta inserire a terminale il set-point di larghezza e i limiti di tolleranza richiesti.
  • Permette di risparmiare tempo e ridurre lo scarto in fase di avviamento e di cambio del formato.
  • Tolleranze minime e controllo ottimale anche con regolazioni effettuate manualmente.
  • Stabilità costante della larghezza di fascia durante tutto il processo di produzione.
  • Fornisce le informazioni necessarie alla validazione del lotto di produzione, secondo quanto richiesto dall’assicurazione di qualità del prodotto.
MAGGIORI INFORMAZIONI
kalibro_particolari
kalibro-sensori

Idoneo per linee di estrusione in bolla:

provviste di sistema IBC;
con teste fisse o rotanti;
Adatto anche per film soffiettati



SISTEMA DI MISURAZIONE E ACCURATEZZA

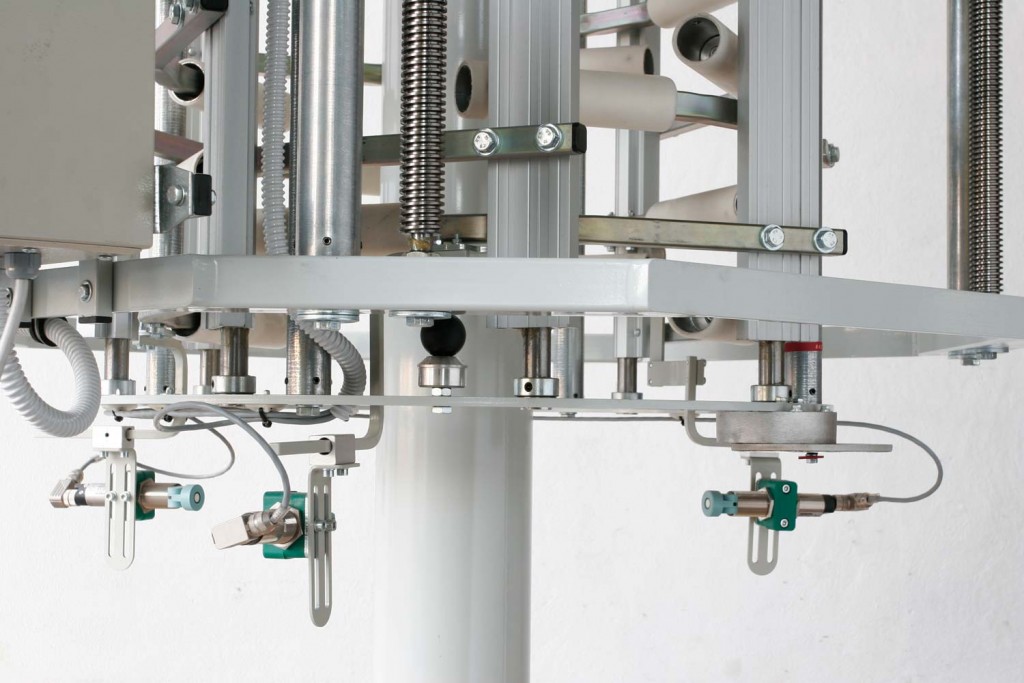

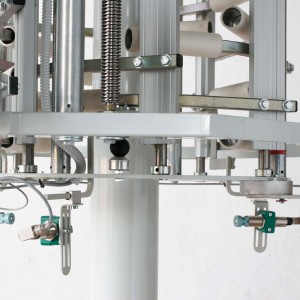

  • Sensori ad ultrasuoni per una misurazione stabile e ripetibile
  • Risoluzione del sistema di misurazione: 0,1 mm
  • Accuratezza del sistema di controllo: +/-2 mm (per una larghezza di fascia inferiore a 1800 mm).
tastiera_pannello_kalibro

PANNELLO DI CONTROLLO

  • Risoluzione del display 1 mm
  • Pannello di controllo con interfaccia operatore
  • Allarmi di processo e diagnostica in formato testo
  • Report statistici per l’assicurazione di qualità del prodotto
kalibro-valvola

VALVOLA A IRIDE AD ALTA VELOCITÀ

  • Valvola a iride ad alta velocità per il controllo del flusso dell’aria di raffreddamento
  • Installazione pratica e agevole, non richiede cablaggi
  • La misurazione della bolla subito dopo la linea di gelo consente di ottenere rapidamente le dimensioni della bolla desiderate

  • Modalità di controllo manuale e automatica

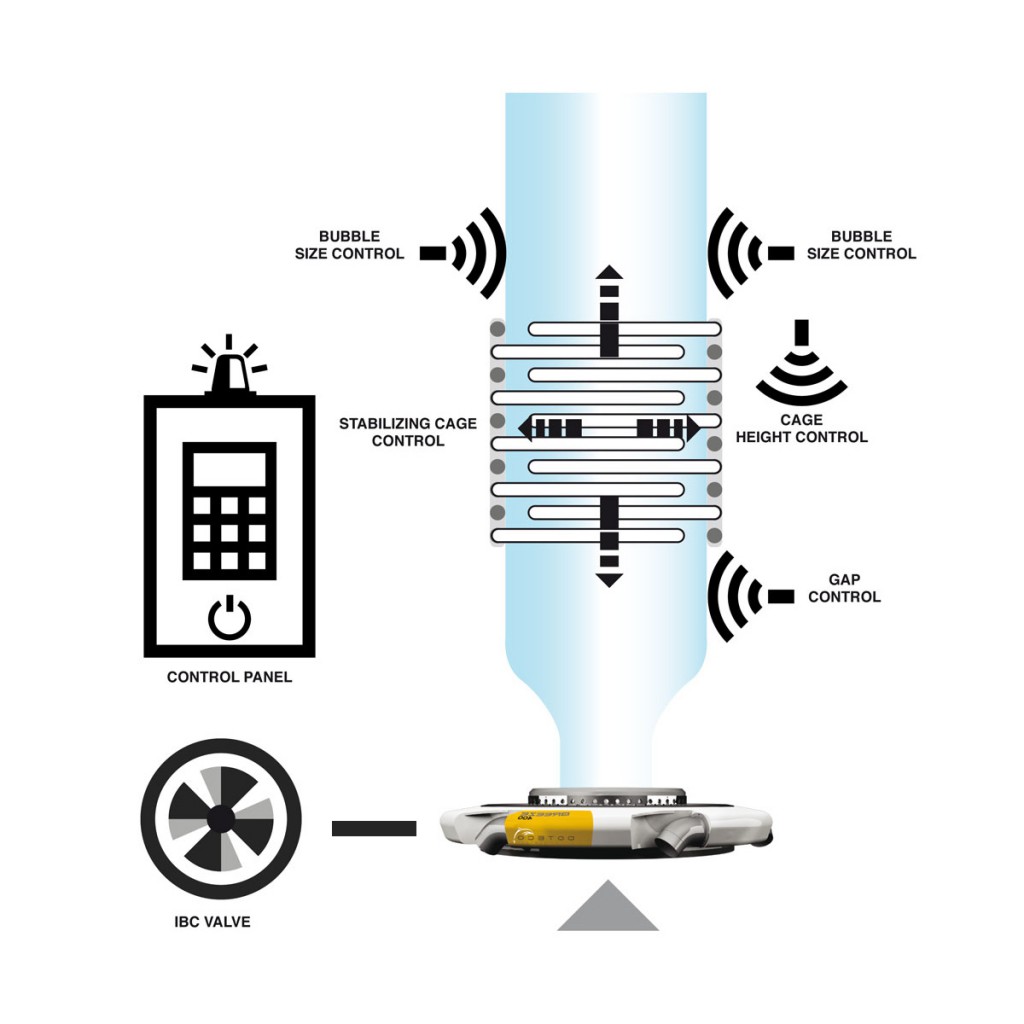

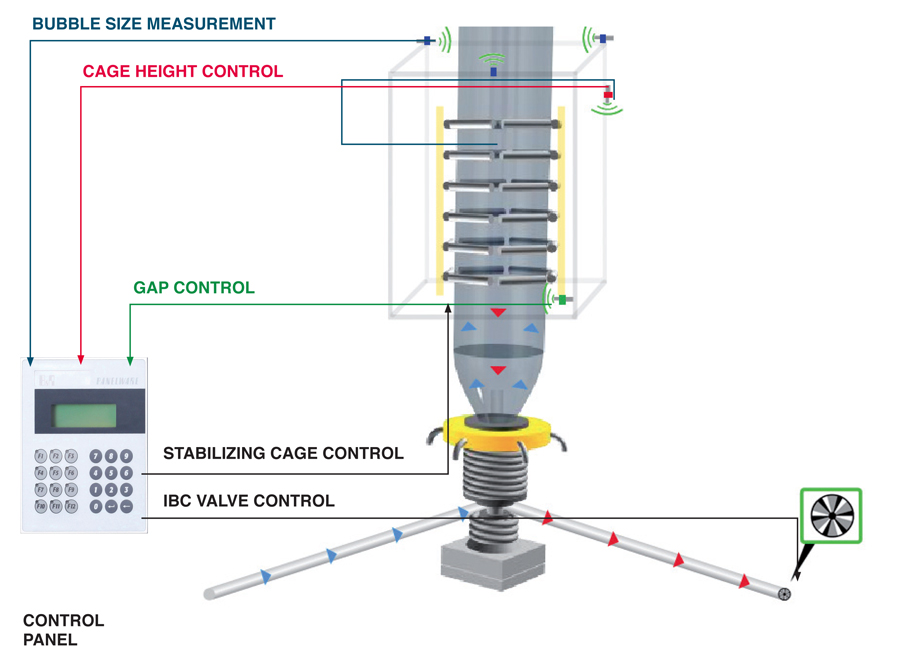

  • I sensori ad ultrasuoni misurano l’altezza reale della gabbia, il diametro della bolla e la distanza tra la bolla e la gabbia (gap)
  • I valori reali della larghezza e del gap vengono costantemente confrontati con il valore target
  • L’altezza reale della gabbia viene confrontata con l’altezza ideale in relazione al BUR da eseguire
  • Il sistema regola l’apertura della gabbia per raggiungere e mantenere l’allineamento tra il valore reale misurato e la larghezza target, inoltre regola le dimensioni della bolla immettendo o sottraendo aria per mantenere il gap
