Sistema di caricamento BLENDO – principio di funzionamento

Esistono tre possibili configurazioni:

BLENDO con tramogge di pre-stoccaggio.

Questa prima configurazione viene fornita quando il Sistema di caricamento non è presente o non è fornito da DOTECO. L’operatore può caricare manualmente nelle tramogge di pres-stoccaggio i componenti da dosare (suggerito solamente in casi in cui la portata sia molto bassa) oppure il cliente può installare i propri ricevitori con clapet. Le tramogge di pre-stoccaggio fornite da DOTECO sono equipaggiate con un sensore di livello, gestito dal PLC del BLENDO, allo scopo di informare l’operatore nel caso in cui il livello di materiale al loro interno sia molto poco. Il sensore, durante il normale funzionamento deve essere sempre coperto e l’operatore deve assicurarsi che nelle tramogge ci sia sempre una quantità di materiale sufficiente a riempire completamente la tramoggia gravimetrica, senza che il sensore di minimo livello si scopra. Per questa ragione, il volume della tramoggia di pre-stoccaggio deve sempre essere maggiore di quello della tramoggia gravimetrica.

BLENDO con caricamento integrato.

Questa configurazione è senz’altro la più compatta ed efficiente, fornita da DOTECO come standard quando venduta in abbinamento al sistema di caricamento integrato SMART CONVEY. Le tramogge di pre-stoccaggio integrano una testa aspirante con valvola integrata che si apre e si chiude per abilitare \ disabilitare il vuoto pneumatico:

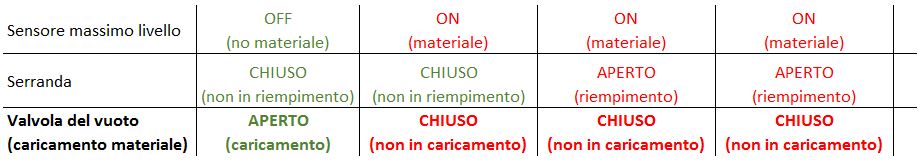

La valvola si apre solamente quando il sensore di massimo livello non rileva la presenza di materiale e la serranda di riempimento che si trova sopra alla tramoggia gravimetrica è chiusa:

Il Sistema di caricamento non si attiva se il sensore è in lettura (significa che il ricevitore è pieno di materiale) e/o se la serranda di riempimento è aperta (non sarebbe possibile creare il vuoto e aspirare materiale).

In ultimo, è anche possibile installare ricevitori di altri produttori ma in questo caso chi controlla l’apertura della valvola dei singoli ricevitori deve considerare lo stato del sensore e della serranda di riempimento (vedere tabella precedente). DOTECO può fornire I due segnali come contatto “pulito” attraverso due relè dedicati o come un singolo relè dove connettere in serie i due segnali (da richiedere come opzione).

BLENDO con ricevitori a clapet

In questo caso I ricevitori sono indipendenti dalla macchina e dallo stato della serranda di riempimento (aperta o chiusa che sia). Anche il sensore di livello sulle tramogge di pre-stoccaggio non è necessario. Questa è la soluzione ideale quando il caricamento viene fornito da terze parti e non si ha la possibilità di scambiare segnali tra il dosatore e il sistema di caricamento.

Il ricevitore è un unità totalmente indipendente che funziona con una valvola a clapet:

La valvola a clapet è dotata di un contrappeso che la fa chiudere non appena si libera. Quando la valvola a clapet è aperta quindi, significa che c’è abbastanza materiale nella tramoggia di pre-stoccaggio. Quando il materiale nella tramoggia di pre-stoccaggio scende e libera la valvola a clapet, questa si chiude e la posizione viene rilevata da un sensore, che invia immediatamente la richiesta di caricamento materiale. La valvola a clapet è fornita di una guarnizione che Isola il ricevitore dalla tramoggia sottostante, permettendo il caricamento sia quando la valvola è chiusa che quando è aperta, rendendo superfluo conoscerne lo stato. Il sensore di massimo livello arresterà il caricamento rilevando la presenza di materiale:
